陈　云

    出产于鄞州的大松石，已经成为一张靓丽的地方文化名片。不少朋友以拥有一方大松印章石为傲，更有人闲来自己动手制作大松印章石，从中获得无穷乐趣。

    笔者制作大松印章石已有十多个年头。从一块大松毛石，到一方色纹靓丽、细腻莹润、棱角分明、亭亭玉立的大松印章石，大致需要相石、锯石、平方、打磨、上蜡、刮蜡、抛光等七八道工序，在此撰文与各位同好分享。

    相（xiàng）石，就是仔细观察毛石的外表，判断其优劣，进而确定如何锯章，从哪里动第一刀。这个步骤非常重要。因大松石多有绺裂、石钉，有些粗看是一条红线，实质是石头裂开后红色朱砂沁入的格裂。相石的大致过程，可以先用水将石头打湿，擦去石头表层上的污渍与灰土，然后用聚光电筒仔细查看。除了注意格裂之外，还要检查是否有透明的玻璃石钉，遇有透明“冻点”，可用刻刀划一下试试软硬度，以便确定究竟是真正的冻点，还是伪装成“冻点”的玻璃石钉。另外，还要细细观察石体颜色的分布，以及纹路的走向，用尖锐的金属（如刻刀、钢钉、断锯条等）画出第一刀下锯的位置，以及这方印章石能最大取料的大致尺寸，做到心中有数。相石过程中需要不断总结得失，不断积累经验，从而达到在有限的毛石中，制作成一方优质的大松印章石。

    锯石，是指从毛石到印章石毛坯的制作过程。这一工序消耗的体力最大，其中还充满惊喜与失望，能满足制作者无限的好奇心。一般来说，先锯开一面，石体内部的色纹、质地就已基本揭晓。锯石最担心两种情况：一是中间有石钉，用锯弓无法处理，只能再锯一刀，实在不行，就只好用凿子将有石钉的部分凿掉；二是不巧碰到有内裂，三面已经锯好，就剩最后一面，锯到一半，中间因裂断开，之前工夫都白费，这块毛石也就没什么用了。

    平方，是指平的与方的。一方印章石有六个面，即四周四个侧面，底部篆刻面与顶部一面。平方的目的，是将锯好的毛坯粗磨成各个面基本平整、面与面之间成90度直角。这一工序考验制作者的钳工水平，可以充分借助直尺、角尺、平锉刀、100至300号不等的粗砂纸等工具与加工材料。一般来说，印章石爱好者大多是完美主义者，普遍追求印章石的完美无瑕。大松毛石锯成印章石毛坯后，难免存在小细裂、小石钉等瑕疵，磨掉有裂的部分，留存精华部分，结果往往是从印面3厘米，慢慢磨到2厘米还不到；从方章，磨到扁章……

    打磨。准备一块5毫米厚的玻璃，将砂纸放在玻璃上，印章石沾上水，在砂纸上来回打磨。手指用力须均匀，并随时观察打磨后的印章石是否平整，尽量避免出现前高后低、左凸右凹的现象。砂纸规格的选择，一般以成倍的目数递增，如600、1500、3000号。印章石顶部的处理，大致有平头、弧形、自然头三种，依各人喜好而定。当印章石经过不同粗细的砂纸层层打磨之后，色纹渐次清晰，质地逐渐细腻，丑小鸭慢慢变成白天鹅，此时，所有的辛苦将被开心与满足替代，成就感油然而生。

    上蜡，这是印章石保养的一种方法。关于大松印章石的保养，无外乎上油与上蜡两种。有人喜欢上油，打磨结束后直接涂上油，用保鲜膜包裹即可，或者更简单的，直接扔进盛有白油的箱子里浸泡。上蜡比较烦琐，需要花大量的时间和精力。先准备好电炉、金属盒子、蜂蜡等，蜂蜡一定要正宗的，网上买的大多掺有工业石蜡等杂物，颜色、气味、熔化温度等都不对，最好直接去养蜂人家那里买。上蜡的方法多种多样，我的操作方法是：将蜂蜡倒入金属盒内，加热，使其熔化，温度控制比较重要，不能过高，然后将印章石投入熔化的液体蜂蜡中，不断翻滚，使其各面均匀受热，大约一分钟后，即可捞出，自然晾凉。为何要“舍易求难”用上蜡的方法来保养大松印章石呢？我是这么理解的：首先，从大松石的化学成分来说，大多属于叶蜡石，其性质与蜂蜡接近，上蜡后，印章石表面形成一层很薄的蜡，起到一定的稳定石性作用；其次，印章石首要的实用功能，是用来篆刻的，上蜡后可以随时上手直接篆刻，而上油后的印章石则需要把油擦净，风干，不如上蜡方便；最后，从印章石的欣赏与把玩角度来看，上油后的印章石油腻粘手，不便把玩，而上蜡后的印章石，光泽得到最大程度的提升，尤其是那些质地细腻、品质上乘的大松印章石，上蜡后如同镜面一般锃亮，晶莹剔透，惹人喜欢。

    刮蜡。印章石上蜡冷却之后，需要将其刮掉。刮蜡工具一般采用废弃的塑料卡片，塑料卡片多种多样，材质优劣相差悬殊，故而选择也有讲究。可用指甲轻轻划一下卡片的边缘，感觉是否顺滑，如中间有轻微磕碰，则需要引起警惕，用那样卡片刮蜡，蜡没刮干净，却极有可能伤到印章石，一旦印章石出现白色划痕，之前的打磨、上蜡就将前功尽弃。蜂蜡在石体表面凝固后，相当硬实，尤其是冬天，故刮蜡所用的力道，必须适中，轻不得，也重不得。刮蜡的方向，须始终保持一致，倘若上下左右来回乱刮，则印章石表面少有光泽，上蜡效果大减。

    抛光，这里指的是将刮蜡后石体表面上的碎屑擦去。抛光材料可选用牛仔布，或是丝袜，既吸蜡，又不伤印章石，可最大程度体现印章石的光泽度。

    至此，一块原本灰不溜秋的大松毛石，已蜕变成人见人爱的大松印章石。

    一方大松印章石的制作过程，充满了辛苦、失望、惊喜，而自己动手制作成功的大松印章石，一定是有温度的，有特殊意义的，也必将更为珍惜。

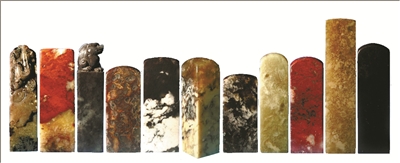

    （题图由陈云提供）
